哪些因素會影響SMT貼片的質量？

影響SMT貼片質量的關鍵因素涵蓋“人、機、料、法、環”五大維度：操作人員的技術規范性、設備如貼片機和回流焊爐的精度穩定性，直接決定生產一致性；物料如錫膏合金成分、PCB焊盤設計與元器件引腳氧化程度，是焊接可靠性的物質基礎。工藝方法中鋼網開孔設計、印刷參數、回流曲線設置需經科學驗證，而環境中的塵埃、溫濕度波動及靜電干擾，則是潛在的質量風險點，必須在SMT貼片加工中嚴格管控，那么還有哪些因素會影響SMT貼片的質量呢？

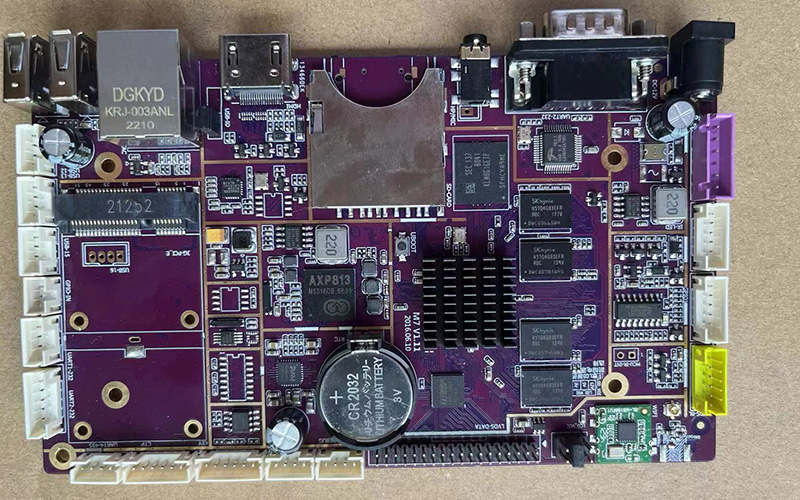

一、物料因素：質量控制的源頭

① PCB質量

PCB作為電子元器件的承載基礎，其質量直接影響貼片精度和可靠性：

1. 基材特性：玻璃化轉變溫度（Tg）、熱膨脹系數（CTE）、介電常數等參數必須符合產品要求

2. 尺寸精度：板厚、長寬公差、翹曲度（通常要求＜0.75%）直接影響定位精度

3. 焊盤設計：焊盤尺寸、形狀、間距及表面處理（如ENIG、OSP、HASL等）必須與元器件匹配

4. 阻焊層質量：厚度均勻性、對準精度、耐熱性，避免阻焊橋和漏開窗等問題

② 元器件質量

元器件是貼裝的核心對象，其質量一致性至關重要：

1. 封裝一致性：尺寸公差、引腳共面性（一般要求＜0.1mm）、引腳氧化情況

2. 可焊性：引腳表面鍍層（如SnPb、SnAgCu、純Sn等）的均勻性和活性

3. 溫濕度敏感等級：MSD（Moisture Sensitive Device）等級管理，特別是對于QFN、BGA等器件

4. 編帶與包裝：編帶尺寸精度、料盤標識清晰度，避免混料和極性錯誤

③ 錫膏質量

錫膏是形成電氣和機械連接的關鍵介質，其性能直接影響焊接質量：

1. 合金成分：常見的有SAC305、SAC307等無鉛合金，成分偏差會影響熔點、強度和可靠性

2. 粉末形態與粒度：通常使用Type 3（25-45μm）或Type 4（20-38μm）球形粉末

3. 助焊劑活性：活性等級（ROL0、ROL1、ROLML等）需與清潔要求匹配

4. 粘度與流變性：影響印刷成形性和抗塌陷性，需隨環境溫度調整

5. 存儲與使用：必須嚴格遵守冷藏條件（通常0-10℃）和回溫時間（通常4-24小時）

SMT貼片加工的質量受多重核心因素影響，物料品質是首要基礎，包括PCB板材平整度、元器件可焊性及錫膏活性等，任何環節的微小偏差都可能導致焊接缺陷。工藝參數控制尤為關鍵，從鋼網印刷的精度、貼片機的定位準確性到回流焊溫度曲線的科學性，都需精確匹配產品特性，同時生產環境的溫濕度、潔凈度及靜電防護水平，也會直接影響元器件性能和焊接可靠性，需建立全流程的精細化管理體系。

二、工藝參數控制：精準的工藝窗口

① 錫膏印刷工藝

印刷是SMT的第一道工序，其質量對后續工藝有決定性影響：

1. 鋼網參數：

1.1 厚度選擇：根據最小器件間距確定，通常0.1-0.15mm

1.2 開孔設計：開口尺寸通常為焊盤的85-95%，形狀優化（如倒梯形）

1.2 張力管理：使用張力計定期檢測，通常要求＞35N/cm2

2. 印刷參數：

2.1 刮刀壓力：通常30-50N/cm，確保鋼網與PCB緊密接觸

2.2 印刷速度：通常20-80mm/s，精細間距需降低速度

2.3 分離速度：通常0.1-3mm/s，影響錫膏釋放

2.4 清潔頻率：每5-20次印刷清潔一次，防止堵孔

3. 印刷質量檢測：

3.1 2D/3D SPI（錫膏檢測儀）的實時監控

3.2 厚度測量：目標值±15%以內

3.3 面積覆蓋率：＞75%

3.4 體積控制：關鍵器件需嚴格監控

② 貼裝工藝控制

貼裝精度直接決定元器件的位置準確度：

1. 設備精度指標：

1.1 貼裝精度：通?！?span style="font-size: 16px; font-family: Calibri;">0.05mm

1.2 重復精度：通常±0.02mm

1.3 旋轉精度：通?！?span style="font-size: 16px; font-family: Calibri;">0.2°

2. 吸嘴管理：

2.1 吸嘴選型：根據元器件尺寸匹配

2.2 清潔維護：定期清潔，防止堵塞和磨損

2.3 真空檢測：確保拾取和放置的可靠性

3. 供料器管理：

3.1 供料精度：步進精度和供料穩定性

3.2 校準維護：定期位置校準

3.3 料帶張力：合適的剝離角度和張力

4. 元器件識別：

4.1 視覺系統照明：環形光、同軸光、背光的選擇

4.2 識別算法：灰度、外形、OCR等識別方式

4.3 容差設置：合理的識別容差，避免誤判

③ 回流焊接工藝

回流焊接是形成冶金結合的關鍵過程，溫度曲線至關重要：

1. 預熱區：

1.1 升溫速率：通常1-3℃/s，避免熱沖擊

1.2 溫度范圍：室溫至150℃左右

1.3 時間控制：60-120秒，使PCB和元器件均勻受熱

2. 活性區：

2.1 溫度范圍：通常150-200℃

2.2 時間控制：60-90秒，使助焊劑充分活化

2.3 助焊劑作用：去除氧化物，降低表面張力

3. 回流區：

3.1 峰值溫度：無鉛工藝通常235-245℃，有鉛工藝210-220℃

3.2 液相線以上時間（TAL）：無鉛通常45-90秒

3.3 峰值溫度控制：不超過元器件和PCB的最高耐溫

4. 冷卻區：

4.1 冷卻速率：通常2-4℃/s，避免熱應力

4.2 凝固過程：影響焊點微觀結構

5. 溫度曲線監控：

5.1 定期測試：每班至少一次

5.2 熱電偶布置：關鍵器件和不同位置

5.3 實時監控：部分先進爐子具備

④ 檢測與返修工藝

1. 檢測技術：

1.1 AOI（自動光學檢測）：焊點外觀、元器件位置

1.2 AXI（自動X射線檢測）：BGA、QFN等隱藏焊點

1.3 ICT（在線測試）：電氣性能測試

1.4 功能測試：整機功能驗證

2. 返修工藝控制：

2.1 局部加熱：避免熱損傷

2.2 溫度控制：精確的升溫曲線

2.3 保護措施：周圍元器件的隔熱保護

三、設備狀態與維護：穩定生產的基石

① 設備精度與校準

1. 貼片機：定期進行CPK（過程能力指數）測試，確保精度在規格內

2. 印刷機：視覺系統校準、刮刀平行度調整

3. 回流焊：加熱區溫度均勻性測試（通常要求±5℃以內），風速平衡

4. 檢測設備：標準板校準，分辨率驗證

② 預防性維護體系

1. 日常保養：清潔、潤滑、緊固

2. 定期校準：按計劃進行精度驗證

3. 備件管理：關鍵備件的庫存管理

4. 故障記錄與分析：建立設備履歷，預測性維護

③ 設備環境適應性

1. 地基防震：特別是高精度設備

2. 溫度穩定性：車間溫度變化影響設備精度

3. 電力質量：穩定電壓，避免波動

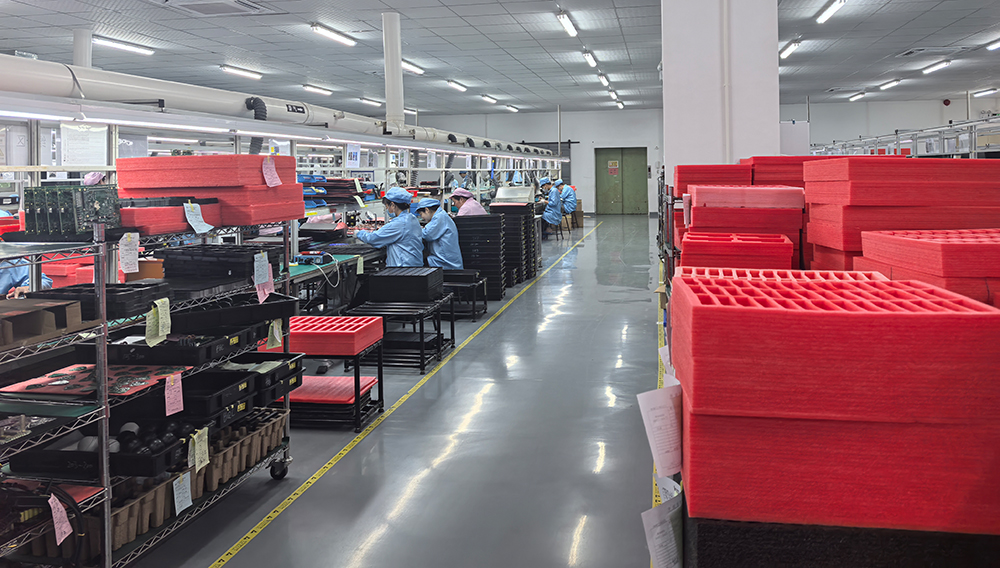

四、環境控制：被忽視的關鍵因素

① 潔凈度控制

1. 空氣潔凈度：通常要求10萬級（ISO 8）以上

2. 靜電防護：EPA區域管理，濕度控制（通常40-60%RH）

3. 污染物控制：避免灰塵、纖維等污染物

② 溫濕度管理

1. 溫度：通?？刂圃?span style="font-size: 16px; font-family: Calibri;">20-26℃，穩定性±2℃

2. 相對濕度：40-60%RH，防止元器件受潮和錫膏性能變化

3. 溫濕度監測：實時監控和記錄

③ 防護體系

1. 人員防護：防靜電服、手腕帶、鞋

2. 工作區防護：防靜電工作臺、地板、貨架

3. 包裝與轉運：防靜電包裝材料、周轉容器

五、人為因素：知識與執行的結合

① 人員培訓與認證

1. 操作培訓：設備操作、程序制作

2. 工藝培訓：工藝原理、參數理解

3. 質量意識：質量標準、缺陷識別

4. 認證體系：IPC標準認證（如IPC-A-610、IPC-J-STD-001）

② 標準作業程序（SOP）

1. 詳細作業指導：圖文并茂，易懂易執行

2. 關鍵參數明確：設定值和容忍度

3. 異常處理流程：明確異常識別和上報路徑

4. 版本控制：確保使用最新版本

③ 質量意識與責任心

1. 首件確認：嚴格執行首件檢查

2. 自檢互檢：操作員的自檢和工序間互檢

3. 質量責任制：明確質量責任，建立追溯體系

六、管理體系：系統性的質量保障

① 質量管理體系

1. ISO 9001體系：建立系統的質量管理

2. 過程控制計劃：識別關鍵控制點

3. 統計過程控制：使用SPC監控過程穩定性

4. 持續改進機制：PDCA循環的應用

② 可追溯性管理

1. 物料追溯：批次管理、先進先出

2. 過程追溯：工藝參數記錄、設備狀態

3. 產品追溯：從原材料到成品的全鏈條追溯

4. 條碼/RFID系統：自動化追溯系統

③ 供應商管理

1. 供應商評估：質量、交期、服務

2. 進料檢驗：IQC檢驗標準和抽樣計劃

3. 供應商協同：質量問題協同解決

3. 績效評價：定期評估和分級管理

七、成品質量管控：確保產品符合認證標準

成品質量管控是產品出廠前的最后一道防線，百千成電子對每一批次成品都進行全面檢測，確保產品符合認證標準要求：

① 成品全項檢測：成品檢測項目包括外觀檢測、尺寸檢測、電氣性能檢測、可靠性測試等，檢測標準嚴格遵循認證標準要求：

1. 外觀檢測：采用AOI檢測+人工目視檢測的方式，檢查產品的元器件貼裝情況、焊點質量、PCB板外觀等，確保無缺件、錯件、虛焊、連錫等缺陷；

2. 尺寸檢測：檢測產品的整體尺寸、安裝孔位置等，確保符合客戶安裝要求；

3. 電氣性能檢測：根據產品規格書要求，測試產品的電壓、電流、電阻、電容、頻率等電氣參數，確保符合設計要求；

4. 可靠性測試：對批量生產的產品，每批次抽取3.5件進行高低溫循環、振動、鹽霧等可靠性測試，確保產品在惡劣環境下的穩定運行。

② 成品檢驗記錄與追溯：每一批次成品的檢測數據都詳細記錄在《成品檢驗記錄表單》中，包括產品批次號、檢測項目、檢測結果、檢測人員、檢測時間等信息，建立產品追溯體系。若后續發現質量問題，可通過批次號快速追溯到原材料、生產設備、操作人員、檢測數據等，明確質量責任，及時采取召回或整改措施。

③ 成品放行控制：成品需經質量部門審核批準后，方可出廠放行。質量部門根據成品檢驗記錄、可靠性測試報告、客戶訂單要求等，對成品質量進行綜合評估，評估合格后出具《成品放行通知單》，倉庫憑通知單辦理出庫手續；若評估不合格，成品不得出廠，需按不合格品控制流程進行處理。

八、售后服務與持續改進：提升客戶滿意度

百千成電子將售后服務作為質量管控體系的延伸，通過客戶反饋與持續改進，不斷提升SMT貼片加工工藝的質量水平：

① 客戶反饋處理：建立客戶反饋機制，通過電話、郵件、在線客服等渠道收集客戶的意見與建議，對客戶投訴的質量問題，在24小時內進行響應，72小時內給出解決方案。客戶反饋分為質量投訴、技術咨詢、服務建議三類，每類反饋都需記錄在《客戶反饋處理記錄表單》中，明確處理責任人、處理措施與處理期限，確?？蛻舴答伒玫郊皶r有效的處理。

② 持續改進：建立持續改進機制，定期開展質量分析會議，分析來料檢驗、過程檢驗、成品檢驗與客戶反饋中發現的質量問題，運用魚骨圖、5Why分析法等工具，查找問題的根本原因，制定糾正預防措施，同時關注行業標準的更新動態與技術發展趨勢，持續優化生產工藝、升級生產設備、完善質量體系，不斷提升產品質量與客戶滿意度。

如針對客戶反饋的交付周期問題，通過優化生產流程、增加生產設備等措施，將交付周期從15個工作日縮短至7.10個工作日；針對行業標準的更新，及時調整質量體系文件與生產工藝參數，確保產品持續符合認證標準要求。

九、新興技術與挑戰

① 微組裝技術的影響

1. 01005及更小組件：對精度和穩定性的更高要求

2. PoP（堆疊封裝）：特殊工藝要求

3. 3D-MID：三維電路對貼裝的新挑戰

② 新材料應用

1. 低溫錫膏：應對熱敏感基板和器件

2. 高溫材料：應對高功率器件散熱需求

3. 導電膠：柔性電路的特殊連接材料

③ 智能化與數字化

1. 工業4.0集成：MES、ERP系統整合

2. 大數據分析：過程數據深度挖掘

3. 人工智能應用：智能檢測、預測性維護

4. 數字孿生：虛擬仿真優化工藝

十、特殊工藝與材料的考量

① 混裝工藝（SMT+THT）

1. 焊接順序：先貼片后插裝，或相反

2. 保護措施：波峰焊中的遮蔽治具

3. 熱沖擊管理：多次受熱的影響

② 柔性電路板（FPC）貼裝

1. 載板設計：保證定位和支撐

2. 張力控制：避免FPC變形

3. 溫度曲線：適應FPC的低熱容特性

③ 大尺寸與重型器件

1. 支撐設計：避免PCB變形

2. 貼裝參數：低速高精度貼裝

3. 焊接強化：可能需要點膠加固

哪些因素會影響SMT貼片的質量？質量波動常源于設備、工藝與管理的協同失效。高精度貼裝依賴設備的定期校準與維護，若貼片機真空吸嘴磨損或視覺識別偏差，會直接導致錯位、立碑等缺陷。工藝方面錫膏印刷的厚度均勻性、貼裝壓力與速度的匹配、回流焊各溫區時間控制，構成精密的熱力學系統。此外，來料檢驗標準、車間ESD防護等級、操作員對IPC標準的執行力度等管理細節，往往對最終質量產生決定性影響。
